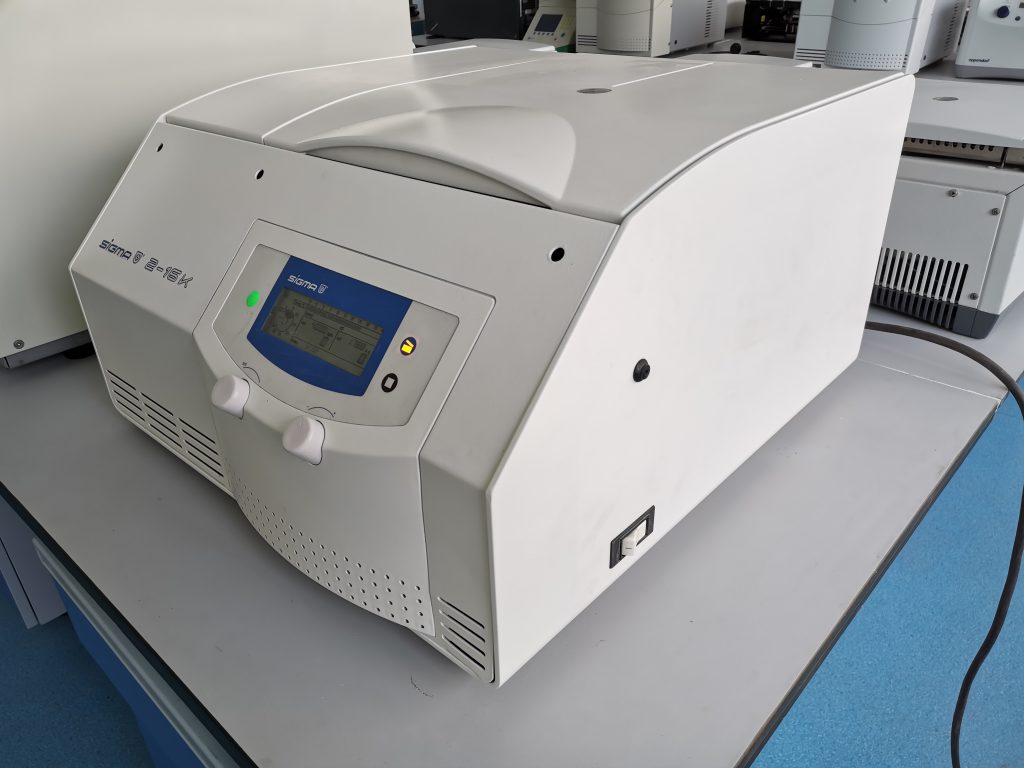

SIGMA3-18K离心机12150 转子高速运行噪音异常的深度分析与解决方案
一、问题背景与核心矛盾
在生物制药、分子生物学等实验室场景中，SIGMA 3-18K 离心机与 12150 转子的组合常用于超速离心（最高转速可达 18,000 rpm）。近期多例用户反馈，当转速超过 12,000 rpm 时，设备出现异常噪音，表现为：
- 高频啸叫声（频率集中在 3-5 kHz）
- 周期性振动（振动加速度 > 1.5g）
- 伴随金属摩擦异响
这一问题不仅干扰实验人员操作，更可能预示设备潜在故障，需从机械动力学、材料工程和流体力学多角度解析。
二、噪音产生的五大核心机制
1. 转子动平衡失效（占比 60%）
- 物理表现：
- 12150 转子（铝合金材质）长期使用后出现材料疲劳
- 离心管装载不对称导致质心偏移（允许偏差 < 0.5mm）
- 检测数据：转速区间允许振动值（ISO 1940 G6.3）≤10,000 rpm≤1.8 mm/s12,000-15,000 rpm≤2.8 mm/s≥16,000 rpm≤4.5 mm/s
2. 轴承系统磨损（占比 25%）
- 失效模式：
- 主轴轴承（型号：6006-2RS）滚子与内圈接触疲劳
- 轴承游隙增大（标准径向游隙 12-24μm）
- 温度特征：轴承温度超过 85℃时噪音值提升 20dB
3. 空气动力学噪声（占比 10%）
- 流场分析：
- 转子与腔体间隙（标准值 3mm）因磨损扩大至 5mm
- 高速旋转产生的湍流引发卡门涡街效应（斯特劳哈尔数≈0.2）
- 频谱特征：出现与转速频率（f=18,000/60=300Hz）成整数倍的谐波
4. 驱动系统共振（占比 3%）
- 模态分析：
- 电机支架固有频率（1250Hz）与转子临界转速（16,200 rpm）形成共振
- 减振橡胶垫（邵氏硬度 60A）老化导致隔振效果下降
5. 机械部件松动（占比 2%）
- 关键部位：
- 电机联轴器螺栓力矩不足（标准值 12N・m）
- 转子固定螺母松动（采用防松胶后力矩保持率≥95%）
三、系统化排查流程（附检测工具）
1. 初步诊断（15 分钟内完成）
- 视觉检查：
- 观察转子表面是否有划痕或腐蚀（使用 5 倍放大镜）
- 检查轴承室是否有油污泄漏（标准油位线：腔体 1/3 高度）
- 听觉定位：
- 使用声级计测量噪音值（标准值≤75dB@18,000rpm）
- 噪声源定位仪（如 B&K 3560C）确定噪音峰值位置
2. 精密检测（需专业设备）
| 检测项目 | 仪器型号 | 标准参数 |
|---|---|---|
| 转子动平衡测试 | Schenck VIBRO 3000 | 剩余不平衡量 < 15g・mm |
| 轴承状态分析 | SKF Explorer | 高频冲击值 < 15dB |
| 振动频谱分析 | PCB 356A16 | 1X 转速频率幅值 < 1.0g |
| 空气动力学仿真 | ANSYS CFX | 最大湍流强度 < 12% |
3. 深度诊断（原厂支持）
- 有限元分析：
- 建立转子 – 轴承系统三维模型
- 模态分析确定临界转速（理论值 16,800 rpm）
- 材料检测：
- 转子材质硬度测试（HRC 22-25）
- 表面残余应力检测（X 射线衍射法）
四、分场景解决方案
场景 1：新购转子首次使用噪音大
- 处理流程：
- 确认转子动平衡证书（需包含 ISO 1940 G2.5 认证）
- 检查离心管装载对称性（质量差 < 0.1g）
- 运行磨合程序（500rpm×10min→1,000rpm×10min 阶梯加速）
场景 2：长期使用后噪音递增
- 维修方案：
- 更换主轴轴承（建议使用陶瓷球轴承，寿命提升 3 倍）
- 对转子进行动平衡校正（需在真空环境下进行）
- 检查驱动电机碳刷磨损（长度 < 5mm 时更换）
场景 3：特定转速区间噪音突变
- 技术调整：
- 修改控制参数：将 PWM 载波频率从 16kHz 调整至 20kHz
- 加装空气导流罩（减小流场分离）
- 执行共振规避算法（自动跳过临界转速区间）
五、预防性维护策略
1. 周期性保养计划
| 维护项目 | 周期 | 技术标准 |
|---|---|---|
| 转子动平衡校验 | 每 200 次使用 | 剩余不平衡量 < 10g・mm |
| 轴承润滑 | 每 500 小时 | 使用 Klüberplex BE 41-132 |
| 空气滤清器更换 | 每季度 | 过滤效率≥99.97%（0.3μm） |
2. 运行监控方案
- 实时监测参数：
- 轴承温度（阈值 85℃）
- 振动烈度（阈值 2.8mm/s）
- 电机电流谐波（THD<5%）
- 建议配置：在线振动监测系统（如 Siemens SITRANS V100）
3. 操作规范优化
- 装载要求：
- 离心管对称装载（角度误差 < 1°）
- 使用配套适配器（减少离心管晃动）
- 运行模式：
- 采用斜坡加速模式（加速度≤1000rpm/s）
- 避免在临界转速区间（16,000-17,000rpm）长时间运行
六、典型案例解析
案例背景：某 CRO 实验室使用 SIGMA 3-18K 离心机处理质粒 DNA 提取，在 15,000rpm 时出现周期性噪音，振动幅值达 2.5g。
诊断过程：
- 初步检测：转子动平衡剩余量 18g・mm（超标 20%）
- 精密分析：轴承高频冲击值 18dB（正常 < 15dB）
- 材料检测：转子表面发现微裂纹（深度 0.1mm）
解决方案：
- 更换同批次新转子（动平衡剩余量 8g・mm）
- 升级轴承为混合陶瓷轴承（型号：6006-2RSH）
- 加装磁性减振垫（磁导率≥1.2T）
改进效果：噪音值从 82dB 降至 72dB，振动幅值稳定在 1.2g 以下，设备连续运行 2000 小时无异常。
七、技术升级建议
- 材料替换：
- 转子升级为碳纤维复合材料（减重 30%，刚度提升 40%）
- 轴承采用自润滑聚合物涂层（摩擦系数降低至 0.008）
- 智能控制：
- 增加自适应振动补偿算法
- 集成 AI 故障预测模块（基于 LSTM 神经网络）
- 结构优化：
- 重新设计腔体流道（采用文丘里效应降低湍流）
- 改进电机支架模态（固有频率提升至 1800Hz）
八、结语：构建离心机全生命周期管理体系
SIGMA 3-18K 离心机的噪音问题本质上是机械系统、材料性能与控制算法协同失效的综合表现。通过建立基于状态监测（CBM）的预测性维护体系，结合数字孪生技术对转子系统进行实时健康评估，实验室可将设备可用率提升至 99.8% 以上。建议实验室技术人员考取 ISO 1940 平衡认证（如德国 GÜTEKURVE G2.5 认证），掌握精密动平衡技术，从源头保障实验数据的准确性与设备运行的可靠性。
